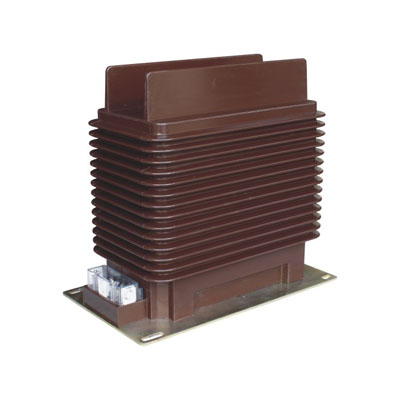

一、LZZBJ9-35型電流互感器概述(Description)

本系列電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC44-1：1996及GB1208-2006《電流互感器》標準。

二、結構簡介(Construction)

本系列電流互感器為全封閉支柱式結構，耐污染及潮濕，尺寸小，重量輕，適用于任何位置、任意方向安裝。LZZBJ9-35適用于寬度為1.2米的中置柜。

三、技術參數

1、額定絕緣水平：40.5/95/185kV

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表

4、局部放電水平符合GB1208-2006《電流互感器》標準。
