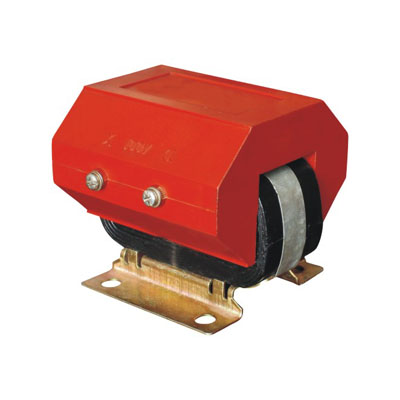

一、JDZ1-1、JDZ2-1型電壓互感器概述：

  本型電壓互感器適用于50Hz或60Hz、額定電壓為1KV及以下的電力系統中，作電能、電壓測量 及繼電保護用。

二、結構簡介：

   本型電壓互感器澆注絕緣結構一、二次繞組和鐵芯用環氧樹脂混合膠澆注成型。具有很高的機械強度、防潮、防腐蝕性、防火及免 維護等優點。鐵芯采用優質晶粒取向冷軋硅鋼片疊制而成，具有很好的誤差性能。一次繞組接線端子標志“A、X”（新標準為A、B）在上部，二次繞組接線端子 “a、x”（新標準為a、b）在下部，且加裝防護罩，以防竊電。底部裝有安裝底板供用戶[安裝使用，且有接地螺栓供接地使用。

三、技術參數：
